Goldfinger-Leiterplatten sind das Herzstück moderner Elektronik und sorgen leise für die nahtlosen Verbindungen, auf die wir uns täglich verlassen. Diese vergoldeten Anschlüsse an den Rändern von Leiterplatten (PCBs) dienen als wichtige Brücken zwischen Geräten. Denken Sie an die Grafikkarte in Ihrem Computer, die SIM-Karte in Ihrem Smartphone oder die Steuerungssysteme in Ihrem Auto – sie alle sind auf Goldfinger angewiesen, um eine präzise, unterbrechungsfreie Kommunikation zu gewährleisten.
Warum Gold? Es geht nicht nur um das luxuriöse Aussehen. Gold bietet unübertroffene Leitfähigkeit, Haltbarkeit und Korrosionsbeständigkeit – Eigenschaften, die für Komponenten, die im Laufe der Zeit angeschlossen, getrennt und Verschleiß ausgesetzt werden, unerlässlich sind. In diesem Artikel erfahren Sie, was Goldfinger-Leiterplatten sind, welche Vorteile sie bieten, wie sie hergestellt werden und wo sie eingesetzt werden.
Was sind Goldfinger-Leiterplatten?

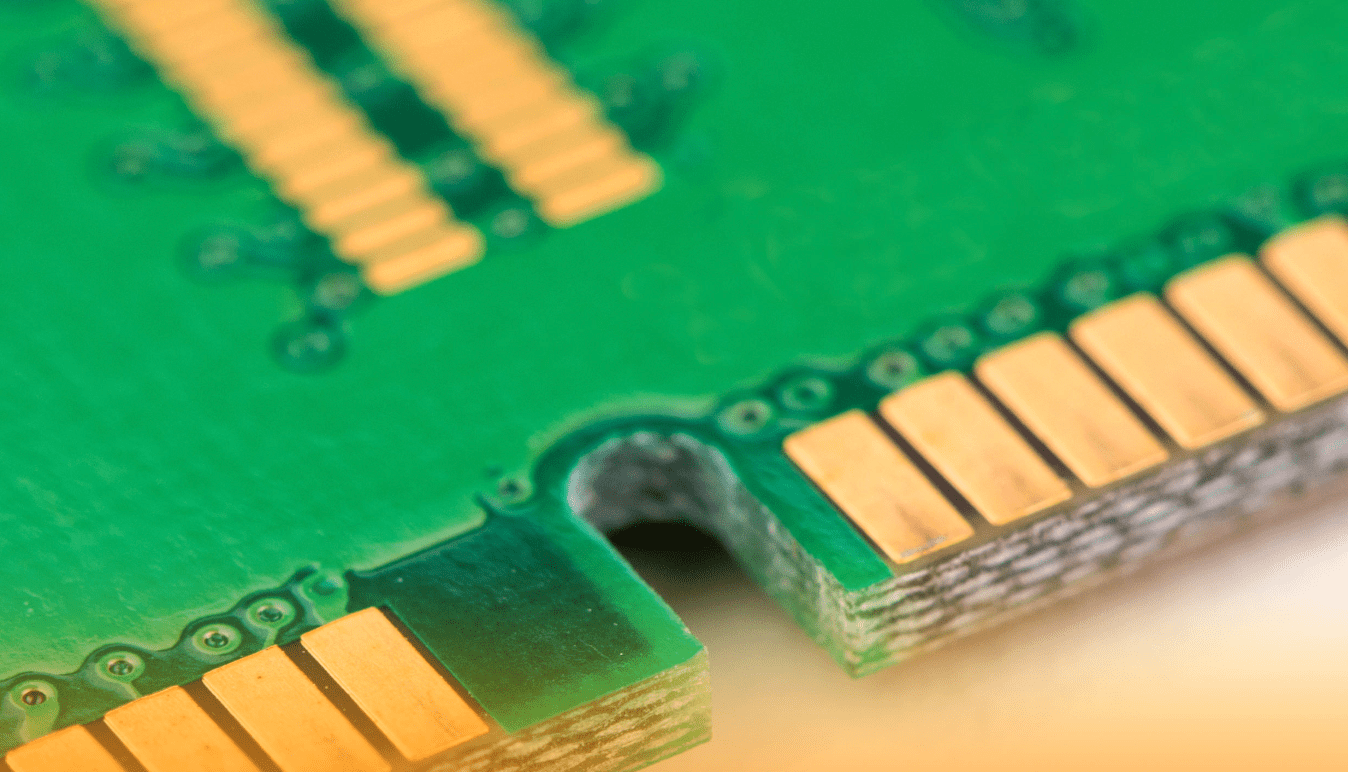

Goldfinger sind vergoldete Kontaktpunkte am Rand einer Leiterplatte, die den Fingern einer Hand ähneln. Diese Anschlüsse ermöglichen den Anschluss der Leiterplatte an andere Geräte oder Systeme und dienen als Schnittstelle für die Daten- oder Signalübertragung. Egal, ob Sie einen RAM-Riegel in ein Computer-Motherboard einstecken oder eine Steuerplatine in einer Fabrikmaschine anschließen, die Goldfinger dienen als Verbindungspunkt.
Goldfinger können je nach Design und Anwendung in drei Haupttypen eingeteilt werden:
Normale goldene Finger: Dies ist der gebräuchlichste Typ und zeichnet sich durch eine gleichmäßige Anordnung rechteckiger Pads mit gleicher Länge, Breite und gleichem Abstand aus.
Ungleichmäßige Goldfinger: Bei diesem Typ sind die goldenen Fingerpads gleich breit, aber unterschiedlich lang. Auch der Abstand zwischen den Pads kann unterschiedlich sein.
Segmentierte Goldfinger: Segmentierte Goldfinger weisen Pads unterschiedlicher Länge oder Position auf und bei einigen Designs sind die Pads absichtlich getrennt oder unterbrochen.
Das Verständnis dieser Typen hilft Ingenieuren dabei, das geeignete Goldfinger-Design für ihr Projekt auszuwählen und so zuverlässige Leistung und Kompatibilität sicherzustellen.
Arten von Goldfinger-Finishes
Die Goldbeschichtung von Leiterplatten kann je nach Anwendungsfall und Haltbarkeitsanforderungen variieren:
Chemisches Nickel-Immersionsgold (ENIG)
ENIG ist eine der gängigsten Oberflächenbeschichtungen, bekannt für ihre glatte Oberfläche und Erschwinglichkeit. Es besteht aus einer Nickelgrundschicht, die mit einer dünnen, getauchten Goldschicht überzogen ist.
Vorteile:: Kostengünstig und ideal zum Löten.
Einschränkungen: Weicher und weniger haltbar, daher nicht für häufiges Einführen und Herausnehmen geeignet.
Allgemeine Anwendungen: Reibungsarme Verbindungselemente, die keiner wiederholten Beanspruchung ausgesetzt sind.
Galvanisiertes Hartgold
Galvanisch beschichtetes Hartgold ist wesentlich haltbarer. Dabei wird eine dickere Goldschicht (3–50 µm) in einem galvanischen Verfahren auf eine Nickelbasis aufgetragen.
Allgemeine Anwendungen: Hochleistungsgeräte wie Computerhardware, Industriesysteme und Automobilelektronik.
Vorteile von Goldfingern
Goldfinger mögen einfach erscheinen, aber ihre Rolle ist für moderne Geräte von entscheidender Bedeutung. Lassen Sie uns das genauer betrachten:
Zuverlässige Signalübertragung: Jedes Mal, wenn Sie eine Taste drücken, eine Karte einlegen oder Ihren Computer hochfahren, ermöglichen Goldfinger eine nahtlose Kommunikation zwischen den Komponenten.
Haltbarkeit unter Belastung: Geräte mit Goldkontakten überstehen Hunderte oder sogar Tausende von Verbindungszyklen ohne Leistungsverlust.
Korrosionsbeständigkeit: Im Gegensatz zu anderen Metallen bleibt Gold im Laufe der Zeit stabil, selbst wenn es Feuchtigkeit, Luft oder hohen Temperaturen ausgesetzt ist.
Optimiert für raue Umgebungen: Goldfinger kommen häufig in Systemen vor, die Vibrationen, extremer Hitze oder häufiger Reibung ausgesetzt sind – beispielsweise in Armaturenbrettern von Autos oder in Fabrikrobotern.
Goldene Finger sind die unbesungenen Helden, die dafür sorgen, dass alles verbunden und betriebsbereit bleibt.
Designrichtlinien für Goldfinger-Leiterplatten
Das Design von Goldfinger-Leiterplatten erfordert sorgfältige Planung, um Zuverlässigkeit und Leistung sicherzustellen. Hier sind die wesentlichen Richtlinien:
1. Anfasen der Leiterplattenkante
Beim Anfasen wird eine abgeschrägte Kante erzeugt, um ein reibungsloses Einführen in einen Anschlusssteckplatz zu ermöglichen. Standard-Fasenwinkel sind 30° oder 45°. Die Tiefe der Abschrägung hängt von der Dicke der Leiterplatte ab, um die Haltbarkeit zu gewährleisten.
2. Abstand und Abstände
Um optimale Leistung und Zuverlässigkeit zu gewährleisten, sollten durchkontaktierte Löcher nicht in der Nähe von Goldkontakten platziert werden und Lötmasken oder Siebdrucke müssen mindestens 1.0 mm Abstand einhalten, um Verunreinigungen zu vermeiden. Die richtige Ausrichtung der Goldkontakte mit der Leiterplattenkante ist für nahtlosen Kontakt und Funktionalität entscheidend.
3. Dicke und Haltbarkeit
Die Dicke der Goldbeschichtung variiert je nach Anwendung zwischen 2 und 50 µm. Anwendungen mit hohem Verschleiß erfordern eine dickere Beschichtung, um mechanischer Belastung standzuhalten.
Durch Befolgen dieser Designregeln können Ingenieure sicherstellen, dass ihre Goldfinger einwandfrei funktionieren und den Anforderungen ihrer Anwendungen standhalten.
Goldfinger-Spezifikationen, die Sie kennen sollten
Während des Vergoldens der Leiterplattenkontakte müssen strenge Standards eingehalten werden, um optimale Leistung und Haltbarkeit zu gewährleisten. Nachfolgend sind die wichtigsten Spezifikationen aufgeführt, die Ingenieure und Hersteller einhalten müssen:
1. Materialzusammensetzung
Zum Plattieren verwendetes Gold wird oft mit 5-10 % Kobalt legiert, um die Festigkeit und Verschleißfestigkeit zu erhöhen. Nickel dient als Basisschicht mit einer Dicke zwischen 150 und 200 Mikrozoll, um die Haftung und Haltbarkeit zu verbessern.
2. Dicke der Vergoldung
Die Dicke von Goldkontakten liegt je nach Anwendung normalerweise zwischen 2 und 50 Mikrozoll. Geringere Dicken eignen sich für Prototypen, während höhere Dicken (30-50 Mikrozoll) für häufig eingesetzte Komponenten wie RAM-Riegel und industrielle Steuerplatinen erforderlich sind.
3. Kantenradius und Abschrägung
Das Abschrägen der Goldkontakte gewährleistet ein reibungsloses Einstecken. Standardwinkel sind 30° und 45°, wobei die Abschrägungstiefe auf Grundlage der Leiterplattendicke berechnet wird, um eine Beschädigung der Kontakte zu vermeiden.
4. Design-Freiräume
Durchkontaktierte Löcher (PTH) dürfen nicht in der Nähe von Goldfingern platziert werden.
Lötmasken und Siebdrucke sollten einen Abstand von mindestens 1.0 mm zu den Goldfingern einhalten, um Verunreinigungen zu vermeiden.
5. Prüfnormen
Um Leistung und Zuverlässigkeit zu gewährleisten, befolgen die Hersteller diese IPC-Teststandards:
Visuelle Inspektion: Prüft auf glatte, fehlerfreie Oberflächen.
Bandtest: Stellt eine starke Haftung sicher, indem Sie auf Abblättern oder Absplittern prüfen.
Mikroschliff-Analyse: Misst die Dicke und Gleichmäßigkeit der Beschichtung.
Einsteck-/Entfernungstest: Simuliert bis zu 1,000 Verbindungszyklen, um die Haltbarkeit zu überprüfen.
Durch die Einhaltung dieser Spezifikationen können Goldfinger-Leiterplatten häufigen mechanischen Belastungen standhalten und eine zuverlässige und lang anhaltende Leistung liefern.
Anwendungen von Goldfinger-Leiterplatten
Goldfinger-Leiterplatten sind in einer Vielzahl von Branchen und Geräten zu finden. Hier sind einige gängige Anwendungen:
Consumer Elektronik
Goldkontakte sind in Geräten wie Smartphones, SIM-Karten und Smartwatches unverzichtbar. Sie sorgen für stabile elektrische Verbindungen in kompakten Designs und gewährleisten Haltbarkeit und Zuverlässigkeit trotz häufiger Nutzung.
Computer und Peripheriegeräte

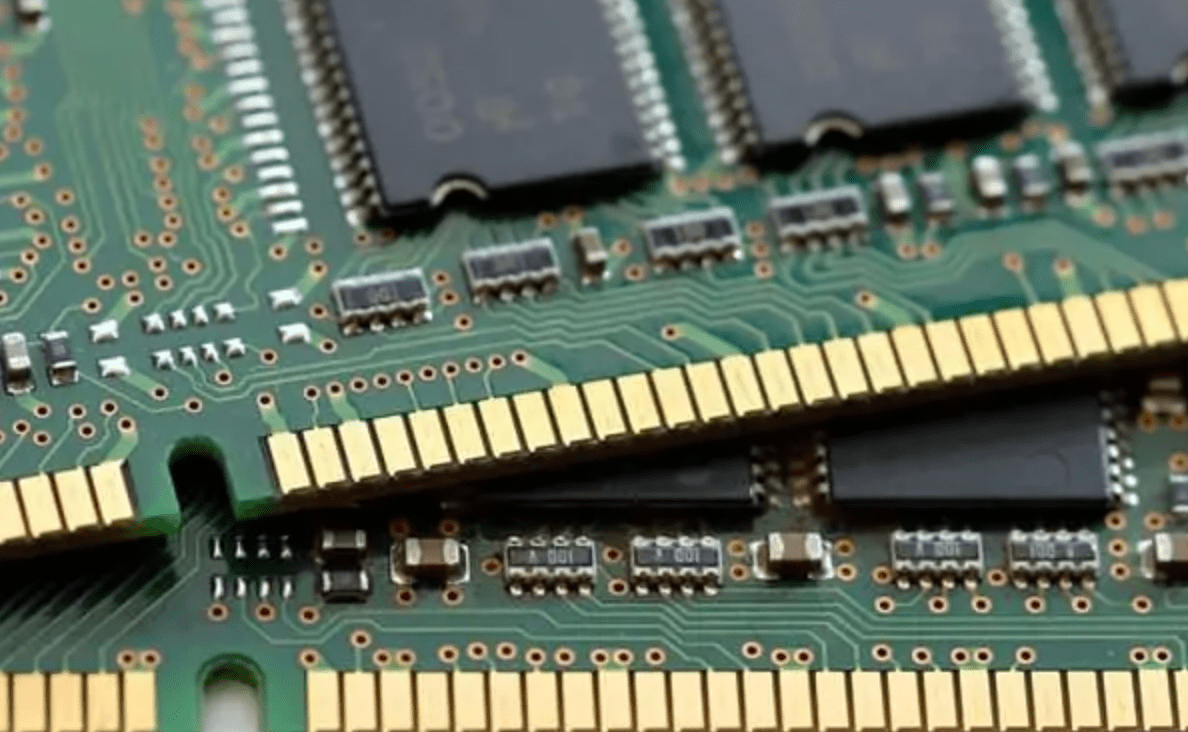

Grafikkarten, RAM-Module und PCI-Anschlüsse sind für eine schnelle Datenübertragung und zuverlässige Verbindungen auf Goldkontakte angewiesen. Diese Komponenten werden häufig wiederholt eingesetzt, weshalb die Haltbarkeit von Gold von entscheidender Bedeutung ist. Goldkontakte ermöglichen auch Upgrades, da Benutzer ältere Karten ohne Kompatibilitätsprobleme durch neue Modelle ersetzen können.
Automotive Systems
Moderne Fahrzeuge verwenden Goldkontakte in Armaturenbrettern, Infotainmentsystemen und Steuergeräten. Sie gewährleisten eine stabile Kommunikation in Umgebungen mit Vibrationen, extremen Temperaturen und ständiger Bewegung und ermöglichen so den reibungslosen Betrieb komplexer elektronischer Systeme.
Industrielle Ausrüstung
In der Robotik und Fabrikautomatisierung erleichtern Goldkontakte den reibungslosen Betrieb, indem sie zuverlässige Verbindungen zwischen Steuerplatinen und mechanischen Systemen aufrechterhalten. Fabrikroboter beispielsweise sind auf Goldkontakt-Leiterplatten angewiesen, um unter Hochbelastungsbedingungen präzise Bewegungen und Anweisungen auszuführen.
Home-Entertainment
Geräte wie Spielkonsolen, Audiosysteme und Videoplayer sind auf Goldkontakte angewiesen, um Komponenten sicher zu verbinden und so eine hohe Leistung und Benutzerzufriedenheit zu gewährleisten. Ob beim Streamen von Videos oder bei der Bereitstellung von immersivem Sound – Goldkontakte spielen im Hintergrund eine wichtige Rolle bei der Bereitstellung eines nahtlosen Benutzererlebnisses.
Goldfinger ermöglichen die Funktionalität zahlloser Geräte, die wir täglich verwenden, und spielen eine entscheidende Rolle bei der Gewährleistung von Zuverlässigkeit und Effizienz.
Auswahl des richtigen Herstellers
Die Wahl des richtigen Leiterplattenhersteller Für Goldfinger-Leiterplatten ist die Gewährleistung gleichbleibender Qualität und Zuverlässigkeit von entscheidender Bedeutung. Hersteller mit umfassender Erfahrung in der Vergoldung und Einhaltung der IPC-Standards können langlebige, leistungsstarke Leiterplatten liefern. Ihr Fachwissen stellt sicher, dass die Goldfinger den strengen Anforderungen verschiedener Anwendungen gerecht werden.
Zuverlässige Hersteller führen außerdem gründliche Tests durch, darunter Sichtprüfungen und Klebebandtests, um eine glatte, fehlerfreie Beschichtung und starke Haftung zu gewährleisten. Diese Maßnahmen stellen sicher, dass das Endprodukt in jeder Umgebung einwandfrei funktioniert, was sie zu einem unverzichtbaren Partner für Ihre elektronischen Projekte macht.
Schlussfolgerung
Goldfinger-Leiterplatten sind das Rückgrat moderner elektronischer Verbindungen, von den Geräten, die wir in unseren Händen halten, bis zu den Maschinen, die Fabriken antreiben. Ihre Fähigkeit, zuverlässige, langlebige und leistungsstarke Verbindungen zu liefern, macht sie zu einem unverzichtbaren Element in unzähligen Branchen.
