Was ist eine Kesselplatine? Ultimativer Leitfaden 2023

Views: 688 Autor: Site-Editor Veröffentlichungszeit: 2023-02-27 Herkunft: Site


Eine Kesselplatine (PCB) ist ein wesentlicher Bestandteil jedes Kesselsystems, da sie den Stromfluss steuert und den Systembetrieb steuert. In diesem Artikel werden wir der Sache nachgehen Kesselplatinen näher eingehen und deren Anwendung in Industriekesselanlagen diskutieren.

Welche Funktion hat eine Kesselplatine?

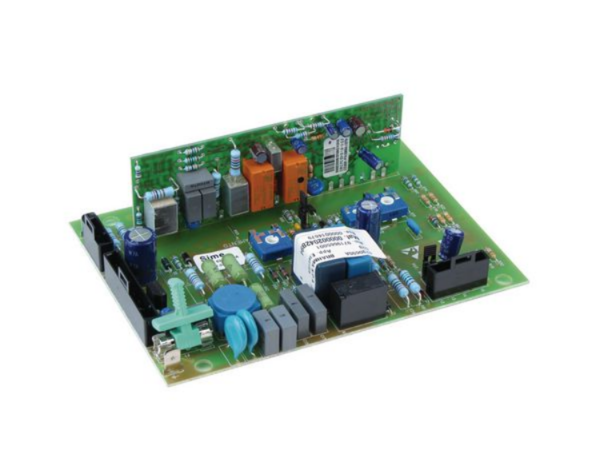

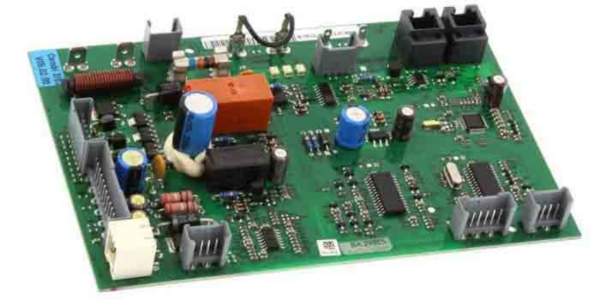

Eine Kesselplatine ist eine Leiterplatte, die die für den Betrieb des Kessels erforderlichen elektronischen Teile enthält. Es befindet sich häufig in einem Kunststoff- oder Stahlgehäuse und ist so konstruiert, dass es den extremen Temperaturen standhält, die ein Heizkessel erzeugen kann.

 Kesselplatinen bestehen aus den folgenden Hauptbestandteilen:

· Dioden

· Transistoren

· Kondensatoren

· Widerstände

· und Transformatoren, die alle für den Betrieb der Kesselanlage erforderlich sind.

Die Platine des Heizkessels, die direkt am Heizkessel angebracht ist, ist für die Überwachung und Steuerung der durch den Heizkessel fließenden Leistung zuständig. Die Leiterplatte hilft auch bei der Steuerung von Wasserdruck, Durchfluss und Kesseltemperatur. Dank der Signale, die er an das Bedienfeld sendet, kann der Kessel vom Benutzer bedient werden.

Es gibt zwei Arten von Kesselplatinen:

1. Single-Board

2. Mehrplatinensysteme

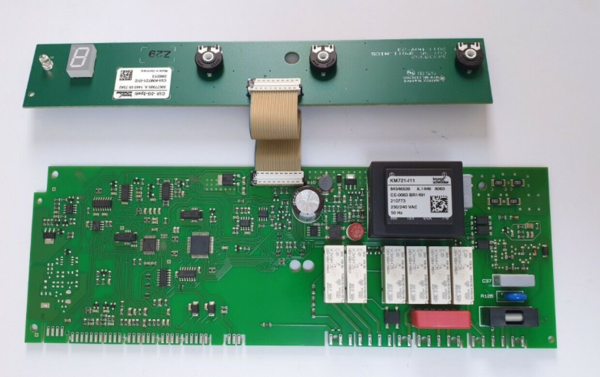

Einplatinensysteme, bestehend aus a Einzelplatinewerden häufig in kleinen Heizkesseln für Privathaushalte eingesetzt. Bei größeren Gewerbekesseln findet man hingegen häufiger Multiplatinensysteme, die aus zahlreichen miteinander verbundenen Leiterplatten bestehen.


Die Teile, aus denen die Kesselplatine besteht, können je nach Art und Größe des Kessels sowie seinem ursprünglichen Zweck variieren. Ein System, das beispielsweise für die Beheizung eines großen Raums konzipiert ist, benötigt wahrscheinlich mehr Komponenten als ein System, das für die Beheizung eines kleineren Raums ausgelegt ist. Die Komponenten der Leiterplatte können auch an die Anforderungen des Benutzers angepasst werden.

Was sind die Hauptkomponenten einer Kesselplatine?

Ein Kesselsystem benötigt neben den Leiterplattenkomponenten auch andere Teile wie Thermistoren, Temperatursensoren und andere Sicherheitsgeräte.

Diese Teile sollen dazu beitragen, den Kessel vor Schäden oder Fehlfunktionen zu schützen und sicherzustellen, dass er seine maximale Leistung erbringt. Diese Elemente können auch dazu beitragen, Emissionen und den Energieverbrauch zu senken.

Der Aufbau einer Heizkesselplatine ist im Allgemeinen ein einfacher Vorgang, da die Teile in der Regel vormontiert geliefert werden und einfach am Heizkessel befestigt werden können.

 Der Kessel könnte beschädigt werden oder nicht mehr funktionieren, wenn die Komponenten nicht richtig angeschlossen sind. Daher ist es wichtig, sicherzustellen, dass dies der Fall ist. Darüber hinaus ist es wichtig, sicherzustellen, dass die Teile für den verwendeten Kesseltyp geeignet sind.

Eine Kesselplatine ist ein entscheidender Bestandteil jedes Kesselsystems. Es bietet mehr Sicherheitsfunktionen und hilft gleichzeitig bei der Steuerung des Systembetriebs und des Stromflusses.

Die Komponenten der Platine müssen ordnungsgemäß angeschlossen und für den verwendeten Kesseltyp geeignet sein, da Fehler zu Fehlfunktionen oder Schäden am System führen können.

Wie repariert man die Leiterplatte eines Heizkessels?

Die Reparatur einer Kesselplatine ist ein einfacher Vorgang, den ein Hausbesitzer mit grundlegenden Kenntnissen über Elektrokabel und Sicherheit durchführen kann. Die Leiterplatte, die alle Teile und Vorgänge des Kessels steuert, wird als „Gehirn“ des Kessels bezeichnet.


 Für die erfolgreiche Reparatur einer Heizkessel-Leiterplatte ist es wichtig, die Grundlagen der Platine, ihrer Komponenten und der für die Arbeit erforderlichen Instrumente zu verstehen.

Es ist wichtig, sicherzustellen, dass der Strom des Kessels ausgeschaltet ist, bevor mit Reparaturen begonnen wird. Sie sollten das Netzkabel von der Stromversorgung trennen und den Schutzschalter ausschalten.

Der Kessel sollte nach dem Abschalten der Stromversorgung auf physische Schäden oder beschädigte Kabel überprüft werden. Die Leiterplatte sollte nach Abschluss der Inspektion durch Lösen der Schrauben, mit denen sie befestigt ist, herausgenommen werden.

Wie erkennt man einen Fehler in der Kesselplatine?


Der nächste Schritt besteht darin, die Komponenten der Leiterplatte zu identifizieren, um die Fehlerquelle zu ermitteln.

§ Transistoren

§ Kondensatoren

§ Dioden

§ Integrierte Schaltkreise und einige andere elektronische Teile sind Beispiele für solch wichtige Teile.

Es kann wichtig sein, einige Fehlerbehebungsaufgaben durchzuführen, wenn die Grundursache des Fehlers nicht sofort erkennbar ist. Bei diesen Tests kann es sich unter anderem um die Bestimmung der Spannung und des Widerstands aller Komponenten handeln.

Es ist dann wichtig, die Platine zu reparieren, nachdem die Ursache des Problems gefunden wurde. Dies erfordert möglicherweise andere Reparaturen oder den Austausch oder das Löten bestimmter Komponenten. Um sicherzustellen, dass die Platine korrekt befestigt wird, ist es wichtig, die für die jeweilige Aufgabe am besten geeigneten Werkzeuge und Materialien auszuwählen.

Es sollten die richtigen Komponenten sowie Lötwerkzeuge wie Lötkolben und Lötzinn verwendet werden.

Ein professioneller Leiterplattenhersteller sollte die Leiterplatte nach der erforderlichen Änderung noch einmal überprüfen. Damit soll sichergestellt werden, dass das Problem behoben wurde. Wenn es bestimmte Probleme gibt, sollte ein zuverlässiger PCB-Fertigungsdienst das Programm erneut beheben.

Wenn Sie die Grundlagen der elektrischen Verkabelung und Sicherheit kennen, sollte die Reparatur einer Kesselplatine einfach sein. Die Funktionsfähigkeit des Kessels kann wiederhergestellt werden, indem die Ursache des Problems lokalisiert und behoben wird. Wenn Sie sicherstellen möchten, dass die erforderliche Arbeit reibungslos ausgeführt wird, ist es wichtig, die richtige Ausrüstung und die richtigen Materialien für die Arbeit zu verwenden.

Vorteile eines guten Kessel-PCB-Designs

Das PCB-Design wird sorgfältig vorbereitet, um sicherzustellen, dass alle Komponenten korrekt angeschlossen sind. Das Layout der Leiterplatte gewährleistet die Effizienz und Sicherheit des Systems. Dies ist bei Heizkesseln wichtig, da diese sowohl Wärme als auch Warmwasser erzeugen, sodass jede Systemstörung schwerwiegende Folgen für die Sicherheit haben kann.

Die Leiterplatte fungiert auch als elektrischer Leiter, sodass der Kessel die benötigte Energie sicher und effektiv verbrauchen kann. Damit der Kessel ordnungsgemäß funktioniert, muss die Leiterplatte daher sicher und in gutem Betriebszustand sein. Wenn die Leiterplatte defekt oder beschädigt ist, kann es zu einem Systemausfall und potenziellen Sicherheitsrisiken kommen.

Zusammenfassung

Eine Kesselplatine stellt außerdem sicher, dass der Kessel so effektiv wie möglich arbeitet. Das Layout der Leiterplatte ist darauf ausgelegt, die Leistung zu steigern und gleichzeitig Energieverluste zu vermeiden und die Kosten zu senken. Dies ist in kommerziellen Situationen wichtig, da die Energiekosten die Ausgaben eines Unternehmens erheblich erhöhen können.

Zusammenfassend lässt sich sagen, dass Kesselplatinen entscheidende Bestandteile jedes Kesselsystems sind, da sie die sichere elektrische Verbindung bieten, die zum Einschalten des Systems erforderlich ist. Darüber hinaus stellen sie sicher, dass das System so effizient wie möglich arbeitet, wodurch Energieverschwendung vermieden und die Kosten gesenkt werden. Daher ist eine zuverlässige und funktionale Leiterplatte für jedes Kesselsystem unerlässlich.
