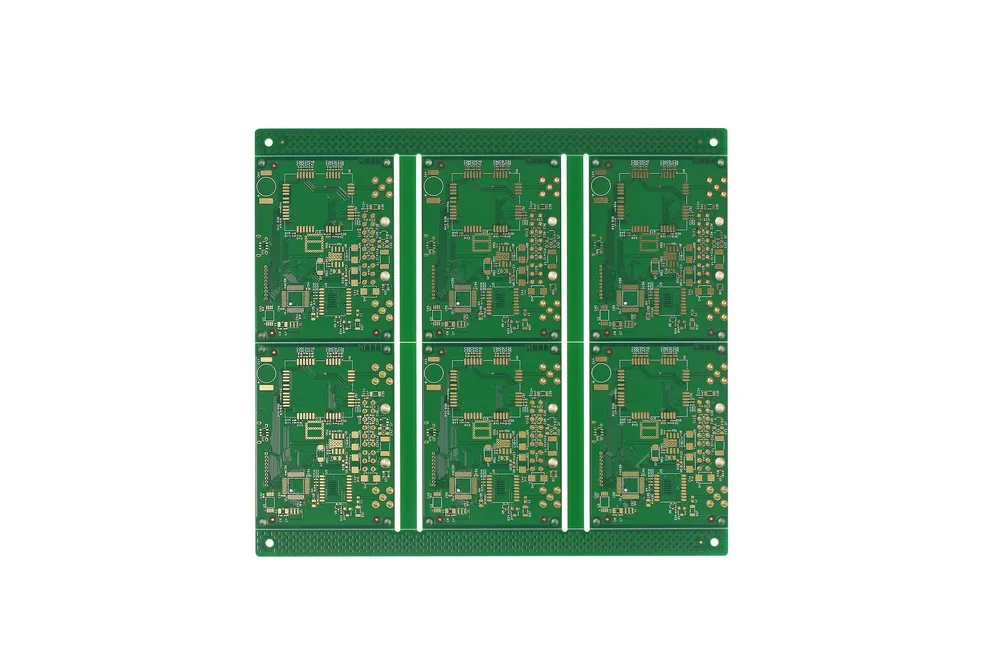

Hochwertige, professionelle, maßgeschneiderte ENIG-Flugzeugplatine
Monatliche Kapazität: 3800 m²/Monat
Schicht: 6 Schichten
Material: FR4 TG180
Dicke der fertigen Platte:2.0 mm
Dicke der fertigen Kupferschicht: 2oz
Basiskupferdicke der inneren Schicht: 2oz
Min. Leiterbahnbreite/-abstand: 6 / 6MIL
Min. Lochgröße: 0.2 mm
Mindestlochwandkupfer: ≥25UM
Farbe der Lötstoppmaske: Glänzendes Grün
Siebdruckfarbe: Weiß
Oberflächenveredelung: ENIG (5u")
Anwendungsgebiet: Luft- und Raumfahrt INDUSTRIE
Ein professioneller Leiterplattenhersteller seit 2005
Kleine und mittlere/große Chargen, mehrere Varianten, kurze Vorlaufzeit
Zertifiziert mit UL (E315391), ISO 14001, IATF16949, ISO 9001, SGS, ISO13485, SA8000
Kapazität 60,000 m²/3000 PNs pro Monat, 500 Mitarbeiter
Erstellen Sie übergroße Bretter (Reichweite bis 1200 mm)
Das Angebot wird innerhalb von 12 Stunden erstellt
15 Jahre Erfahrung im PCB-Export
Jedes Jahr werden 10 % des Umsatzes in Forschung und Entwicklung sowie fortschrittliche automatische Ausrüstung aus Japan, Taiwan und Deutschland investiert
Produkt: Einseitige, doppelseitige und mehrschichtige Leiterplatte, starre Leiterplatte, flexible Leiterplatte, starr-flexible Leiterplatte, AL-Basis-Leiterplatte.
| Material | CEM-3, FR-4 (normal bis hoher Tg), FR-4 mit hohem CTI, Polyimid (PI), Aluminiumbasis, Rogers |
| Oberflächengüte | HAL, HASL Leadfree, ENIG, Chem Tin, OSP, Gold Finger, Immersion Silver, ENEPIG |
| Mindest. Kerndicke | 4 mil/0.1 mm |
| Prepreg-Typ | 1080, 2116, 7628, 106, 3313, 2165, 1500. |
| Maximale Boardgröße | 24.41 x 47.24 Zoll/620 x 1200 mm |
| Kupferdicke | Mindest. Basiskupfer 1/3Oz |
| Max. Basiskupfer 10Oz | |
| Mindest. Plattendicke | 2-lagig 0.2 mm/8 mil |
| 4-lagig 0.35 mm/14 mil | |
| 6-lagig 0.65 mm/26 mil | |
| 8-lagig 1.0 mm/40 mil | |
| 10-lagig 1.3 mm/51 mil | |
| 12-lagig 1.6 mm/63 mil | |
| 14-lagig 1.8 mm/71 mil | |
| 16-lagig 2.0 mm/79 mil | |
| AOI (Automatische Optische Inspektion) | Max. Tischgröße: 685 x 685 mm |
| Maximale Inspektionsgröße: 620 x 620 mm | |
| Max. Dicke: 3.20 mm (126 mil) | |
| Mindest. Dicke: 0.10 mm (4 mil) Kern | |
| Mindest. Breite/Spalt: 3mil/3mil | |
| Toleranz der Plattendicke | ±0.10 mm (4/6 Schichten) |
| ±0.13 mm (8/10 Schichten) | |
| ±0.15 mm (12/14/16 Schichten) | |
| Max.board Dicke | 6.0mm / 236mil |
| Min. Zeilenbreite/-abstand | 3 / 3MIL |
| Min. Lochgröße | 4 mil/0.1 mm |
| PTH-Wandstärke | ≧25µm |
| Max. Seitenverhältnis | 12:01 |
| PTH-Durchmesser. Toleranz | ±0.075 mm/3 mil (Standard), ±0.05 mm/2 mil (Erweitert) |
| NPTH-Durchmesser. Toleranz | ±0.05 mm/2 mil (im Laminatbereich) |
| ±0.03 mm (auf der Bodenfläche) | |
| Lochpositionstoleranz | ±0.075 (Standard) ±0.05 mm (Erweitert) |
| ±0.13(2. Bohrloch bis 1. Bohrlochposition (mm) | |
| Toleranz der Schlitzgröße | ±0.075 mm (Plattendicke ≤ 1.0 mm) |
| ±0.10 mm (Plattendicke>1.00 mm) | |
| V-CUT Restliche Dickentoleranz | ±0.10 mm (Standard), ±0.076 mm (Erweitert) |
| Abziehbare Maske. Dicke | ≥8mil (0.2 mm) |
| Isolationswiderstand | > 1012 Ω |
| Durchgangslochwiderstand | <300Ω |
| Aktuelle Aufschlüsselung | 10A |
| Peel-Stärke | 1.4 N / mm |
| S/M-Abrieb | > 6H |
| Thermische Belastung | 288℃ 20Sek |
| Testspannung | 20-300V |
| Min. blind/vergraben über | 4 mil/0.1 mm |
| Impedanzregelung | (50Ω-100Ω)±10%(Standard)、(50Ω-100Ω)±7%(Advanced) |
Wir beschäftigen 55 Spezialisten in den Bereichen Qualitätskontrolle (QC), Endkontrolle (FQC) und Qualitätssicherung (QA), die mit 100 Testgeräten und fortschrittlichen Verfahren wie IMDS und PPAP arbeiten. Jedes einzelne Teil wird vor dem Versand in unserem Physiklabor strengstens geprüft. Der Prüfbericht wird dem Karton beigelegt. Alle unsere Leiterplatten entsprechen den Richtlinien RoHS, REACH und CE.
Die Mitarbeiter der Qualitätsabteilung werden einmal pro Woche geschult, um ihre Qualifikation und Professionalität zu verbessern.
