Die PCB-Panelisierung ist ein entscheidender Prozess in der Elektronikfertigung. Durch die Gruppierung mehrerer einzelner PCBs auf einer einzigen größeren Platine können Hersteller die Produktion rationalisieren, Kosten senken und die Effizienz steigern. Dieser Leitfaden untersucht die Vorteile, Methoden, Designüberlegungen und Best Practices für eine effektive PCB-Panelisierung.
Bei der PCB-Panelisierung werden während der Herstellung mehrere einzelne Leiterplatten (PCBs) zu einer einzigen größeren Platte, einem sogenannten Panel, kombiniert. Mit dieser Technik können mehrere Platten gleichzeitig verarbeitet werden, was den Durchsatz erheblich verbessert und die Handhabung während der Montage vereinfacht. In der Vergangenheit entwickelte sich die PCB-Panelisierung, als Hersteller nach Wegen suchten, die Produktionseffizienz zu steigern und die Kosten zu senken. Heute ist sie ein Standardverfahren in der Elektronikindustrie und bildet die Grundlage für die Massenproduktion von allem, von Unterhaltungselektronik bis hin zu hochentwickelter Industrieausrüstung.
Durch die Panelisierung können mehrere Platten gleichzeitig verarbeitet werden, was Zeit spart und den Handhabungsaufwand reduziert. Diese Möglichkeit der Massenverarbeitung ist besonders bei großen Produktionsläufen von Vorteil, da hier erhebliche Zeit- und Arbeitseinsparungen möglich sind.
Die Leiterplattenverkleidung kann die Auslastung der Platine verbessern und so die Produktionskosten senken. Da die Produkte jeder Branche unterschiedlich sind, ist auch die Größe der verwendeten Leiterplatten unterschiedlich. Einige der Leiterplatten in der Elektronikindustrie sind relativ klein und werden häufig im Aufeinanderfolgen entworfen, was nicht nur die Verarbeitung und Produktion in Elektronikfabriken erleichtert, sondern auch den Platinenabfall reduzieren und die Kosten senken kann.
Im Vergleich zu einzelnen Leiterplatten lassen sich Platten einfacher handhaben und transportieren, wodurch das Risiko von Beschädigungen während dieser Prozesse verringert wird. Diese verbesserte Haltbarkeit ist entscheidend für die Aufrechterhaltung der Integrität der Platten während des gesamten Herstellungszyklus.
Die Möglichkeit, Komponenten gleichzeitig auf mehreren Platinen zu montieren, macht den Prozess effizienter. Diese gleichzeitige Montage beschleunigt nicht nur die Produktion, sondern gewährleistet auch Konsistenz und Einheitlichkeit auf allen Platinen eines Panels.
Beim V-Scoring werden flache V-förmige Rillen entlang der Kanten jeder Leiterplatte innerhalb des Panels geschnitten. Mit dieser Technik können die Platinen nach der Montage leicht auseinandergerissen werden. Zu den Vorteilen des V-Scorings gehören Einfachheit und Kosteneffizienz, während Nachteile eine eingeschränkte Designflexibilität und mögliche Belastung der Platinen während der Trennung sein können.

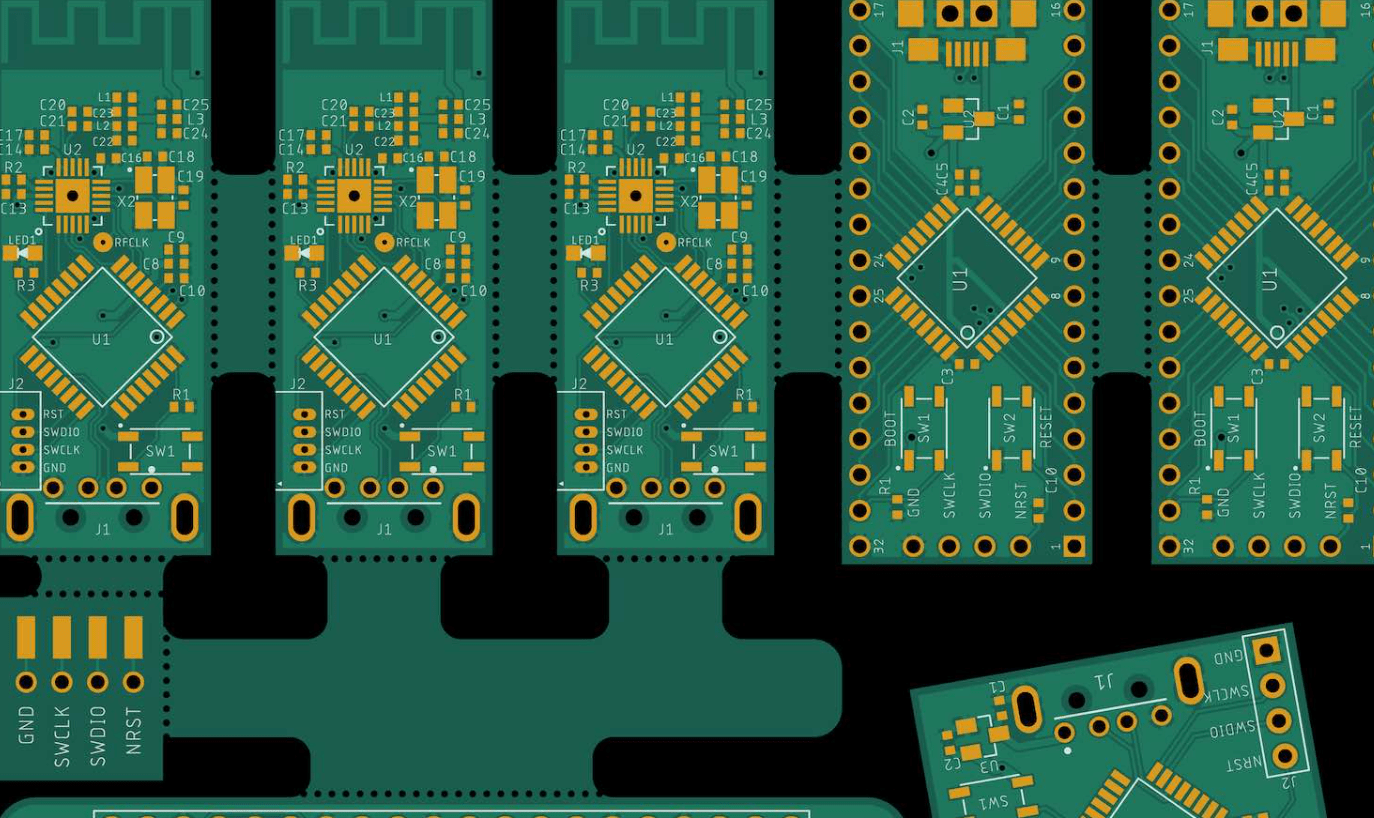

Beim Tab Routing werden Laschen mit oder ohne Perforationen verwendet, um einzelne Leiterplatten zusammenzuhalten. Nach der Montage werden die Laschen abgebrochen oder abgeschnitten, um die Leiterplatten voneinander zu trennen. Diese Methode bietet mehr Designflexibilität und Festigkeit und eignet sich daher für komplexe oder empfindliche Leiterplatten. Allerdings kann sie zeitaufwändiger sein und raue Kanten hinterlassen, die nachbearbeitet werden müssen.
Bei komplexen Designs kann eine Kombination aus V-Scoring und Tab Routing den Panelisierungsprozess optimieren. Dieser hybride Ansatz nutzt die Stärken beider Methoden und bietet ein Gleichgewicht aus Flexibilität, Stärke und einfacher Trennung.
Hier ist eine Tabelle, die die V-Scoring- und Tab-Routing-Methoden für die Leiterplattenpanelisierung vergleicht:
| Parameter | V-Wertung | Registerkarte Routing |
|---|---|---|
| Bretttrennung | Die Bretter werden entlang der V-Nuten auseinandergebrochen. | Zum Trennen der Bretter werden Laschen abgebrochen oder abgeschnitten. |
| Design-Flexibilität | Auf gerade Linien beschränkt; am besten für quadratische oder rechteckige Formen. | Größere Flexibilität; geeignet für komplexe oder unregelmäßige Formen. |
| Kantenqualität | Aufgrund rauer Kanten ist möglicherweise zusätzliches Schleifen erforderlich. | Führt im Allgemeinen zu glatteren Kanten, kann aber kleine Unebenheiten aufweisen. |
| Herstellungszeit | Schneller, da Maschinen V-Nuten schnell schneiden können. | Langsamer, da komplexere Routing-Prozesse erforderlich sind. |
| Kosten | Aufgrund des einfacheren Prozesses im Allgemeinen niedriger. | Höher aufgrund erhöhter Komplexität und zusätzlicher Schritte. |
| Komponentenfreigabe | Erfordert, dass Komponenten 0.05 Zoll vom Rand entfernt gehalten werden. | Die Komponenten sollten mindestens 0.125 Zoll von den Laschen entfernt sein. |
| Materialabfall | Weniger Abfall im Vergleich zum Laschenfräsen. | Mehr Abfall durch den Fräsvorgang. |
| Plattenstärke | Niedriger, da V-Nuten die Gesamtfestigkeit verringern. | Höher, da Laschen für mehr strukturelle Integrität sorgen. |
| Umgang mit Stress | Möglichkeit von Spannungsrissen an den V-Nuten. | Weniger Belastung der Platine beim Trennen. |
| Passend für | Standardmäßige Produktion rechteckiger Platten in großen Stückzahlen. | Komplexe Designs, Produktion kleiner bis mittlerer Stückzahlen oder Platinen mit Randkomponenten. |
Während V-Scoring und Tab Routing die gängigsten Methoden zur Panelisierung sind, werden zum Trennen von Platinen mehrere fortgeschrittene Techniken verwendet, die jeweils für bestimmte Anforderungen und Volumenüberlegungen geeignet sind.
Laser-Nutzentrennen: Hierbei handelt es sich um ein hochpräzises, berührungsloses Verfahren, bei dem ein fokussierter Laserstrahl das Plattenmaterial entlang der Schnittlinie abträgt. Es eignet sich ideal für die empfindlichsten Platten und Bauteile, da es keinerlei mechanische Spannung erzeugt, saubere Kanten erzeugt und extrem komplexe, nichtlineare Formen verarbeiten kann. Allerdings ist es in der Regel die teuerste Option.
Router-Depaneling: Bei dieser Methode wird ein Hochgeschwindigkeits-Fräser verwendet, um die Laschen und den Umfang einer Platte zu fräsen. Diese Methode eignet sich besonders gut zum Trennen von Platten mit komplexen oder unregelmäßigen Konturen, die durch Laschenfräsen erstellt wurden. Sie bietet ein gutes Gleichgewicht zwischen Präzision und Geschwindigkeit, erzeugt jedoch Staub und erfordert entsprechende Staubabsaugsysteme.
Stanzen-Nutzentrennen: Am besten geeignet für die Produktion sehr großer Mengen einfacher, fester Formen. Eine spezielle Stanze (ähnlich einem Ausstecher) wird hergestellt, um einzelne Platten in einem einzigen Arbeitsgang aus der Platte auszustanzen. Diese Methode ist extrem schnell, bietet aber nicht die nötige Flexibilität, da für jede Plattenform eine neue, teure Stanze hergestellt werden muss.
Die Tab-Routing-Panelisierung wird in der Regel bei Anwendungen bevorzugt, bei denen Komponenten sehr nahe an oder über einer Kante platziert werden. Dies ist auch für Leiterplatten mit nicht rechteckigen Formen wie Kreisen vorzuziehen. Da die Laschen jedoch die Sollbruchstellen für diese Arrays darstellen, müssen mehrere Designentscheidungen getroffen werden, um die Stärke und Funktionalität dieser Arrays sicherzustellen, insbesondere während des Breakout-Prozesses. Einige dieser Überlegungen umfassen:
Restposten: Aufgrund der Belastung an den Sollbruchstellen und der Gefahr eines Splitterns halten Sie Komponenten und Leiterbahnen mindestens 1/8 Zoll von den Laschen entfernt. Mehrschichtige Keramikchip-Kondensatoren für die Oberflächenmontage müssen weiter entfernt sein, mindestens ¼ Zoll von den Laschen, um minimale Störungen zu gewährleisten.
Knock-Outs: Wenn Ihr PCB-Design Löcher enthält, die größer als 0.6 Zoll sind, ist möglicherweise ein Platzhalter oder eine Aussparung erforderlich, um Probleme während des Wellenlötprozesses zu vermeiden. Aussparungen sind besonders wichtig in der Mitte eines Arrays, wo die Wahrscheinlichkeit eines Durchhängens von PCB-Arrays größer ist. Kleinere rechteckige Aussparungen können eine breite, perforierte Lasche mit fünf Löchern an einer einzelnen Kante haben, während größere, unregelmäßiger geformte Aussparungen möglicherweise mehrere perforierte Laschen mit drei Löchern erfordern.
Tab-Platzierung:Die Platzierung der Laschen ist wichtig, um die Integrität Ihres PCB-Array-Designs aufrechtzuerhalten. Bei perforierten Laschen mit fünf Löchern müssen alle 2 bis 3 Zoll entlang einer Brettkante angebracht werden, bei perforierten Laschen mit drei Löchern alle 1.5 Zoll. Die Laschen sollten so nah wie möglich an der Kante einer Platine platziert werden, um ein Verbiegen an der Kante einer Platine zu vermeiden. Sie sollten jedoch nicht unter überhängenden Bauteilen platziert werden. Der Designer muss außerdem sicherstellen, dass die Laschen groß genug sind, um die Platinen zu tragen, aber nicht groß genug, um den Ausbruchsprozess zu behindern.
Platzierung der Perforation: Wenn Sie Vorsprünge an der Seite Ihrer Platine vermeiden möchten, platzieren Sie die Laschenperforationen niemals in der Mitte einer Lasche. Führen Sie sie stattdessen nahe am Rand der Leiterplatte oder auf jeder Seite der Lasche, wenn sie zwischen zwei Leiterplatten platziert wird.
Array-Anordnung:Stellen Sie beim Anordnen von Leiterplatten sicher, dass alle auf einmal gebrochenen Laschen kollinear sind, damit im gesamten Array einheitliche Bruchlinien vorhanden sind. Wenn die Bruchlinien nicht gleichmäßig sind, brechen einige Laschen, während andere einfach senkrecht zur Plattenoberfläche gezogen werden, wodurch die Laminierung reißen kann.
Der Sieg ist ein Profi Leiterplattenhersteller gegründet im Jahr 2005. Um ein spezialisierter Hersteller für Mehrfachtypen, kleine bis mittlere Serien und schnelle Produktion zu sein, bestehen wir darauf, unseren Kunden 3H-Leiterplatten (hohe Qualität, hohe Präzision und hohe Dichte) anzubieten.
Mit einer Gesamtfläche von 30,000 m² beträgt unsere monatliche Kapazität 60,000 m² mit 3000 Teilen. Dank modernster Leiterplattenfertigungs- und Prüftechnik sowie eines ausgereiften Qualitätsmanagementsystems, das den gesamten Fertigungsprozess von der Produktion bis zur Montage überwacht, gewährleisten wir eine gleichbleibend hohe Qualität und erfüllen so die Anforderungen unserer Kunden. Wenn Sie einen zuverlässigen und professionellen Leiterplattenlieferanten suchen, kontaktieren Sie uns bitte für weitere Informationen.
1. Was sind die Standardgrößen für Leiterplattenplatten?
Die meisten Hersteller verwenden Platten im Format 18″ x 24″ oder 18″ x 12″, um die Fertigungseffizienz zu optimieren. Die ideale Größe hängt von den Abmessungen Ihrer Platten und der Ausstattung des Verarbeiters ab.
2. Wie wirkt sich die Panelisierung auf die Kosten aus?
Durch die zusätzliche Bearbeitung des Panels werden die Gesamtkosten durch verbesserte Materialausbeute und Montagedurchsatz gesenkt. V-Scoring ist bei geeigneten Designs wirtschaftlicher als Tab Routing.
3. Können flexible Leiterplatten in Nutzen unterteilt werden?
Ja, flexible Schaltungen werden typischerweise mit temporären Klebstoffen auf starren Trägerplatten montiert. Laserschneiden wird für eine spannungsfreie Trennung der flexiblen Platinen.
4. Was sind Werkzeuglöcher und Passermarken und warum sind sie in einem Panel wichtig?
Werkzeuglöcher sind Präzisionsbohrungen in den Plattenschienen, die zur mechanischen Ausrichtung und Befestigung der Platten während der Fertigung dienen. Passermarken sind kleine Kupferpunkte, die als optische Referenzpunkte für automatisierte Montageanlagen dienen. Beide sind entscheidend für die präzise Platzierung der Komponenten und eine konsistente Registrierung über alle Produktionsschritte hinweg.
